Hidra Edge


Catalogo PDF

Hidra, sempre attenta ai mutamenti del mercato ed alle esigenze di praticità e funzionalità degli addetti ai lavori, propone cornici e profili per esterno rivestite in resina sabbiata, di facile posa e lunga durata. Codificate in molteplici modelli e misure, vi è inoltre la possibilità di elaborare modelli a richiesta del cliente.

Studi tecnici e punti vendita possono quindi ricercare cornici sottogronda o profili per marcapiani e finestre, tra la gamma dei modelli inseriti a catalogo, oppure elaborare un modello su proprio disegno senza alcun costo aggiuntivo.

Di seguito sono codificati alcuni dei principali modelli di marcapiani, sottogronda e profili, sui quali è possibile effettuare modifiche o predisporre la totale rielaborazione del modello.

Ever close to the requirements of the market and to the needs of handiness and features of the insiders, Hidra offers frames and edges for exterior, sand – resin coated, of easy laying and long duration. These items are codified in varied types and sizes, furthermore it’s possible to study and produce models under request.

The technical offices and dealers can find in our catalogue the suitable under – drip frames, or edges for the stringcourses and windows, or can customise a model without any additional cost.

Here follow the codes of the most requested models of stringcourse, under – drip and edges, which can be modified or revised.

Sulla gamma degli articoli Hidra Edge e su tutti i modelli realizzati a misura, risultano disponibili 3 tipologie di rivestimento, S.P. (Soft Protection) e H.P. (Hard Protection) in sede di conferma d'ordine o richiesta di preventivo, occorre fornire le opzioni necessarie.

S.P. Soft Protection: rivestimento per esterno di colore grigio scuro, a basso spessore a base di resine epossidiche in emulzione con finitura tipo civile. Prodotto economico, leggero, dotato di ottima resistenza ed elasticità.

H.P. Hard Protection: rivestimento per esterno di colore grigio chiaro, liscio ad elevato spessore a base di cemento 3.25, resine copolimeri vinilici. Elementi di prestigio, rigidi, dotati di elevata resistenza alla compressione e ad agenti atmosferici.

1) Preparazione del supporto: Il supporto deve risultare complanare, ripulito da polveri, grassi o sostanze che compromettano l’aderenza, solido, coeso, stagionato e privo di composti organici quali muschi o alghe. Rimuovere eventuali strati di vecchie pitture e rivestimenti, che possano pregiudicare l’adesione dei prodotti Hidra Edge. All’occorrenza procedere con posa di profilo in alluminio ad “U” fissato con tasselli.

2) Operare eventuali tagli su elementi Hidra Edge con sega circolare da banco o seghetto da legno. In alternativa è possibile commissionare articoli con tagli di varie angolature sui terminali o richiedere innesti prefissati alle estremità.

3) Applicare uniformemente su tutte le superfici posteriori e/o superiori delle realizzazioni, il collante Hidra Coll, avendo cura di posizionare l’impasto anche nel vano eventualmente ricavato nelle sezioni posteriori.

4) Ove necessario, procedere con applicazione temporanea di elementi di sostegno fino alla completa essiccazione del collante.

5) Sigillare i lati dei modelli Hidra Edge con Hidra Coll e silicone acrilico verniciabile. In corrispondenza delle giunzioni, è possibile posare idonea rete di rinforzo, opportunamente interposta tra strati di Hidra Coll.

6) Tinteggiare i modelli Hidra Edge con idonei prodotti vernicianti, determinati su specifiche di cantiere (esposizione, destinazione, ecc.)

Tutti gli articoli Hidra Edge sono realizzati specificatamente su richiesta del committente, pertanto anche gli articoli presenti a catalogo, necessitano di tempi tecnici per la realizzazione. In sede d’inoltro preventivi o conferme d’ordine, si invita la clientela a predisporre idonea gestione della tempistica.

In funzione delle singole specifiche produttive, è possibile riscontrare lievi imperfezioni, le quali non rappresentano alcun problema di tecnico e/o estetico.

String Courses

Si tratta di un'incorniciatura definita da una serie di modanature sporgenti e può riprendere le forme della cornice negli ordini architettonici classici. Svolge la funzione di marcare esternamente la separazione interna tra diversi piani di un edificio. Si può presentare in genere in due punti: al livello del calpestio o al livello dei parapetti delle finestre. Risulta particolarmente utile al fine di delineare l’alternanza di due o più colorazioni affini in facciate, e nella conseguente praticità nell’ambito delle successive manutenzioni.

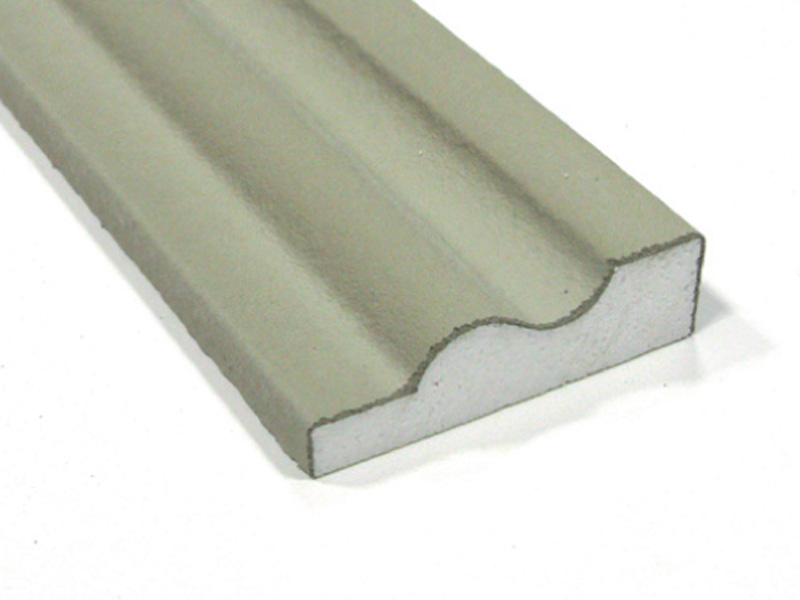

MP.B.0810

Size:

Height
140mm
Thickness
40mm
Length
1000mm

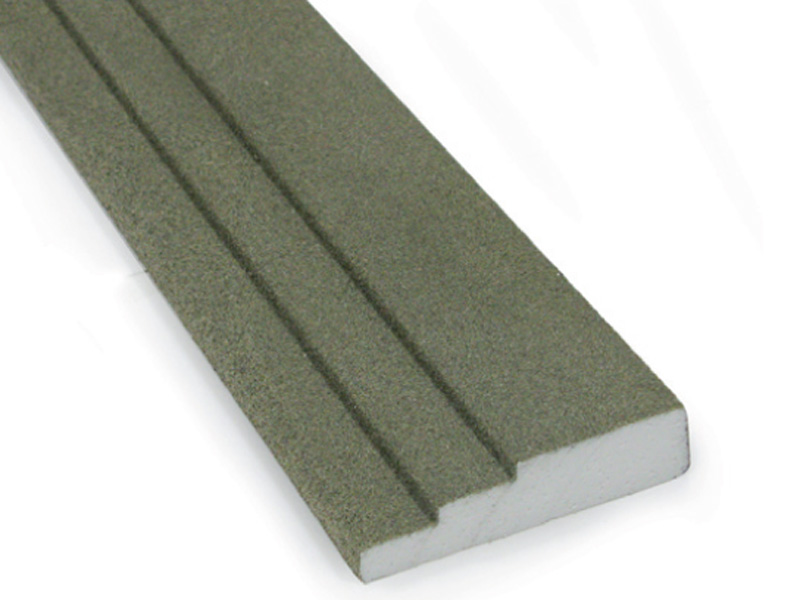

MP.H.0910

Size:

Height
155mm
Thickness
40mm
Length
1000mm

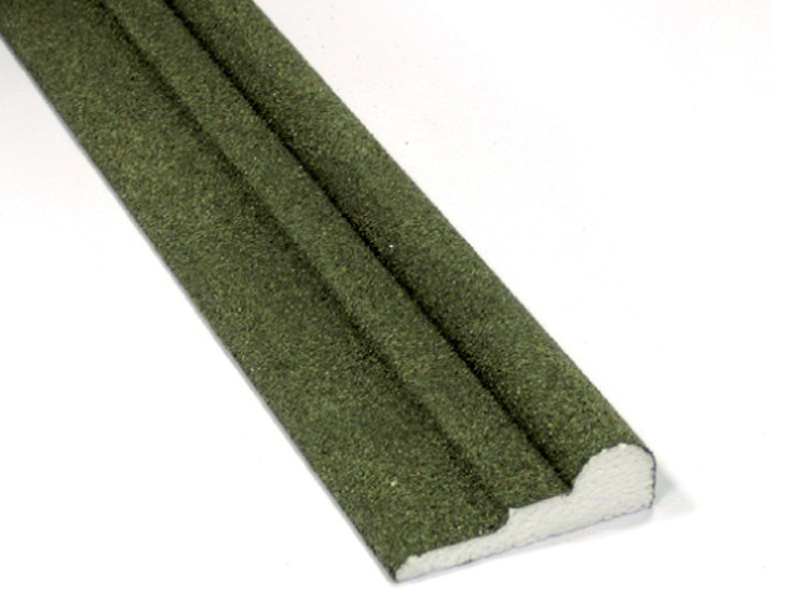

MP.H.0809

Size:

Height
100mm
Thickness
30mm
Length
1000mm

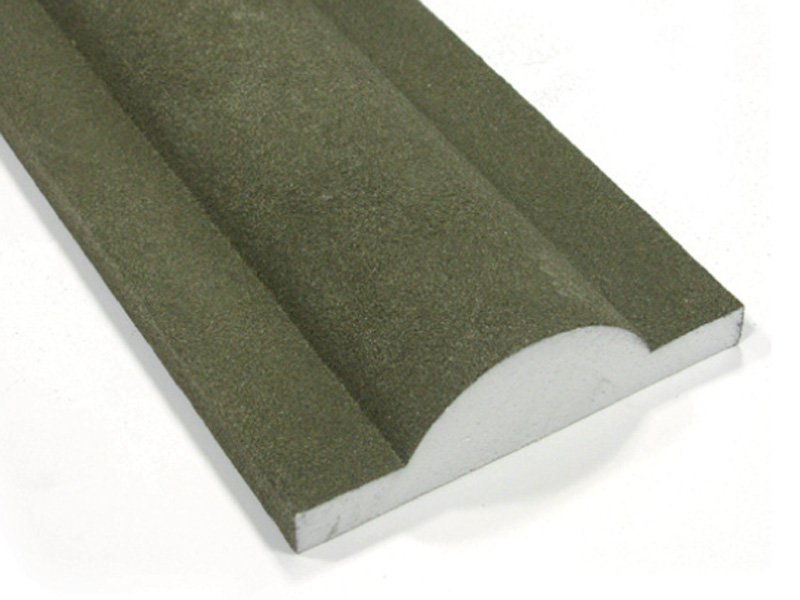

MP.H.2878

Size:

Height
278mm
Thickness
78mm
Length
1000mm

MP.B.1104

Size:

Height
115mm
Thickness
40mm
Length
1000mm

MP.N.1504

Size:

Height
140mm
Thickness
40mm
Length
1000mm

Under-Eave Cornices

Traggono origine dalla necessità di creare un coronamento estetico che sporgendo, allontanasse l'acqua piovana dalle strutture portanti e per questo, la loro forma è solitamente caratterizzata da una netta sporgenza (chiamata "soffitto" della cornice). Generalmente posizionate a ridosso di tetti e soffitti, nell’impiego moderno, aldilà di funzioni di ordine estetico, risultano particolarmente utili al fine di celare cavi o tubature, oltre che coibentare ed isolare strutture portanti in calcestruzzo.

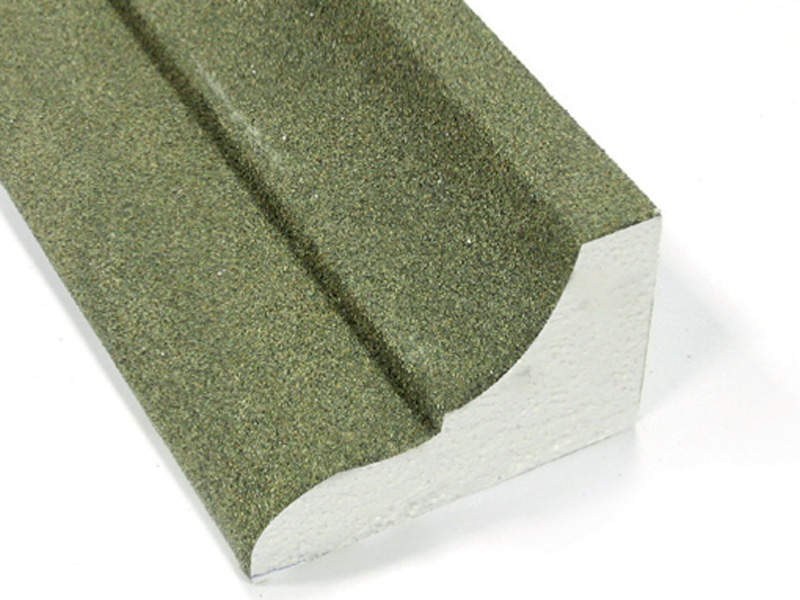

SG.H.2010

Size:

Height
145mm
Thickness
100mm
Length
1000mm

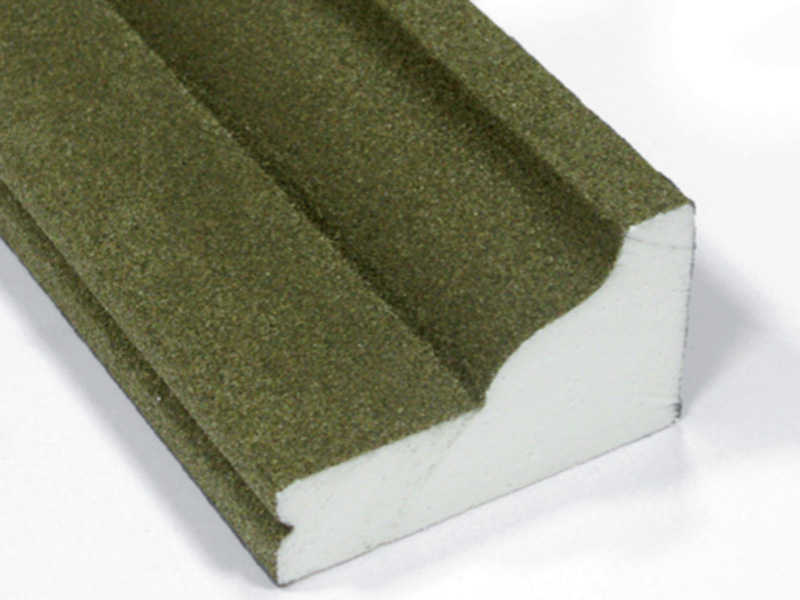

SG.B.1510

Size:

Height
150mm
Thickness
100mm
Length
1000mm

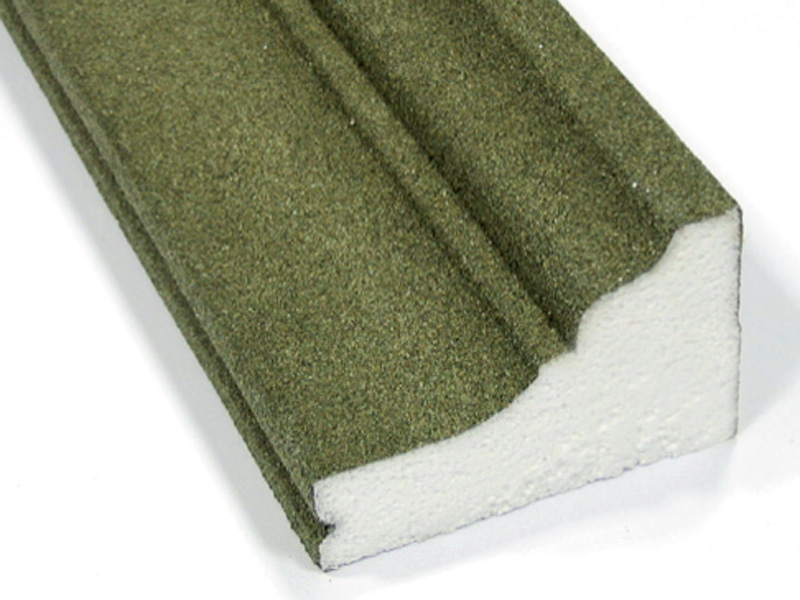

SG.B.1512

Size:

Height
150mm
Thickness
100mm
Length
1000mm

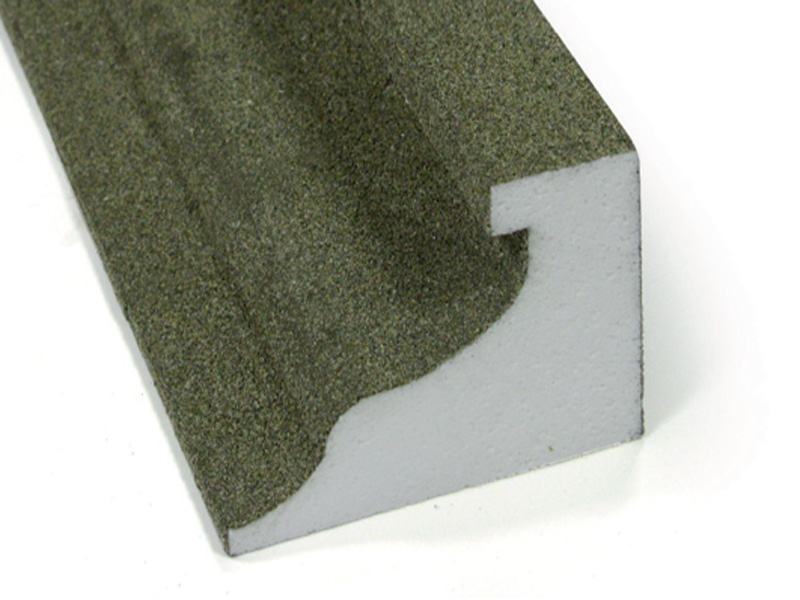

SG.H.2050

Size:

Height
150mm
Thickness
130mm
Length
1000mm

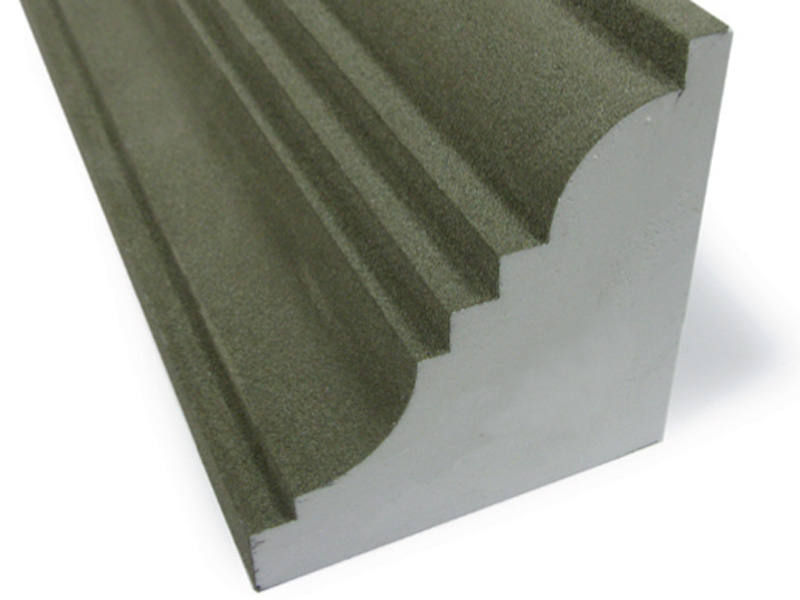

SG.H.3010

Size:

Height
330mm
Thickness
300mm
Length
1000mm

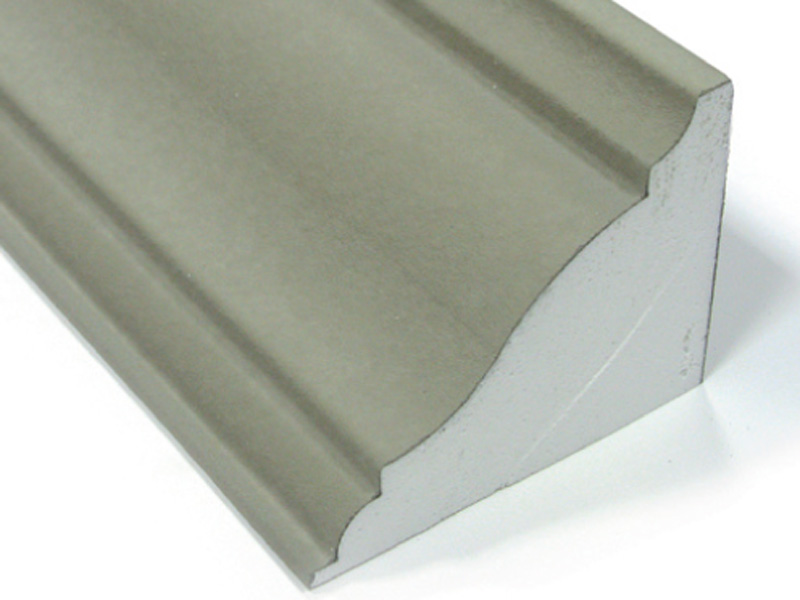

SG.H.2117

Size:

Height
214mm
Thickness
168mm
Length
1000mm

SG.A.1451

Size:

Height
145mm
Thickness
110mm
Length
1000mm

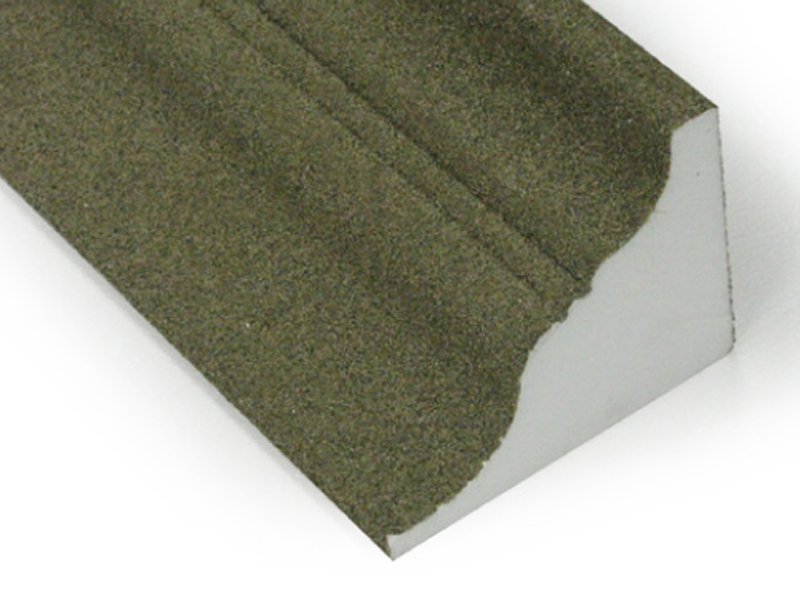

SG.N.1411

Size:

Height
140mm
Thickness
110mm
Length
1000mm

Cornices

Più in generale, si intende con il termine cornice un componente con modanature aggettanti che costituisca un'incorniciatura ad elementi edili quali porte, arcate o finestre, al fine di rendere prestigio ed importanza a tali strutture. Attualmente risultano particolarmente interessanti per congiungere dislivelli di quote, sopraggiunti a seguito di applicazione di rivestimento a termocappotto.

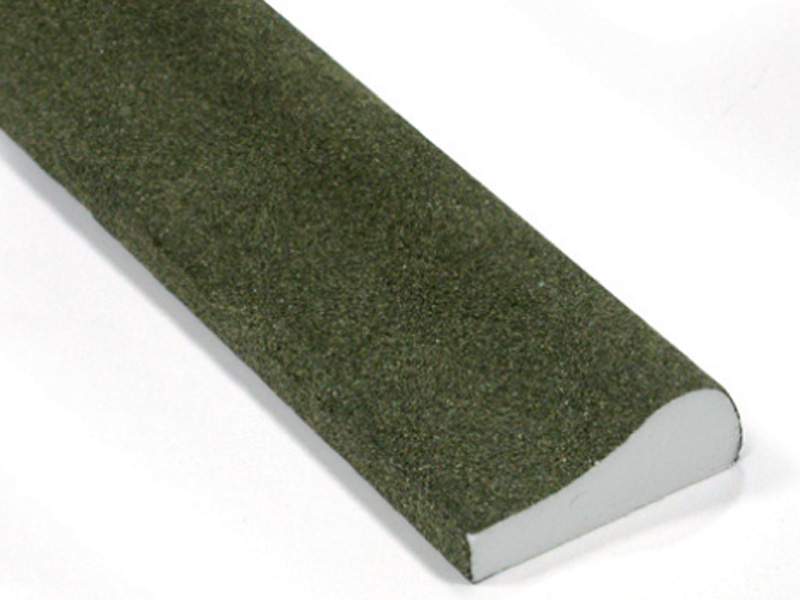

CR.H.0310

Size:

Height
80mm
Thickness
30mm
Length
1000mm

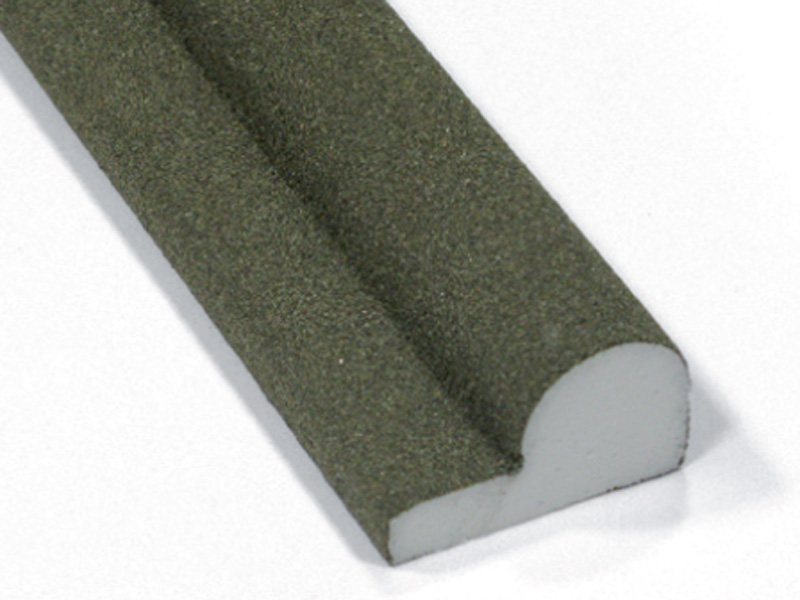

CR.H.0307

Size:

Height
75mm
Thickness
40mm
Length
1000mm

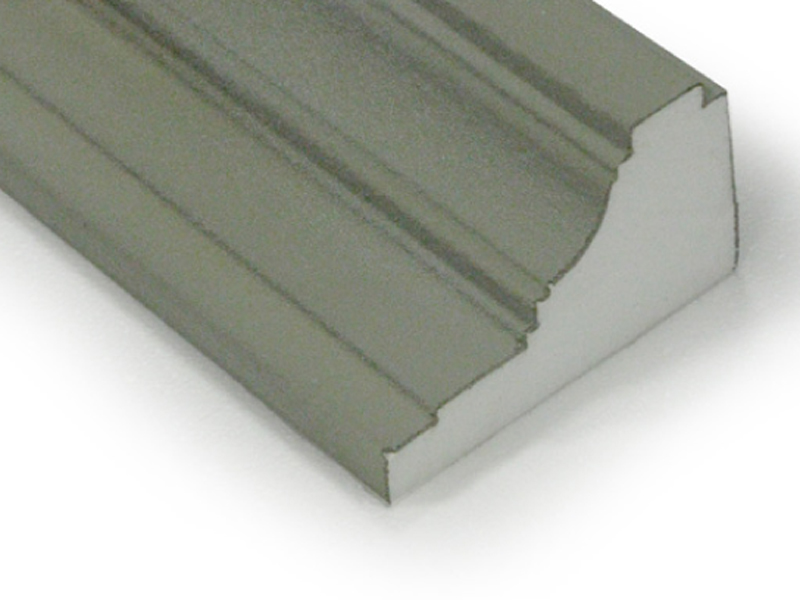

CR.H.8615

Size:

Height
140mm
Thickness
85mm
Length
1000mm

CR.N.1004

Size:

Height
130mm
Thickness
40mm
Length
1000mm

Cladding Strips

Una modanatura è una fascia sagomata secondo un profilo geometrico, continuo per tutta la sua lunghezza. Solitamente impiegata nella decorazione architettonica, con la funzione di sottolineare la suddivisione in parti dello stabile, attraverso opportune ripetizioni tende a conferire armonia ed eleganza alle strutture. Attualmente, tramite la realizzazione di giunture battenti, si conferisce continuità al rivestimento decorativo, fornendo adeguato isolamento alle pareti senza esporre le sezioni sottostanti, inoltre attraverso lo scorrimento del segmento inferiore, al di sotto del corrispettivo superiore, si evitano infiltrazioni di acque piovane nelle aree posteriori.

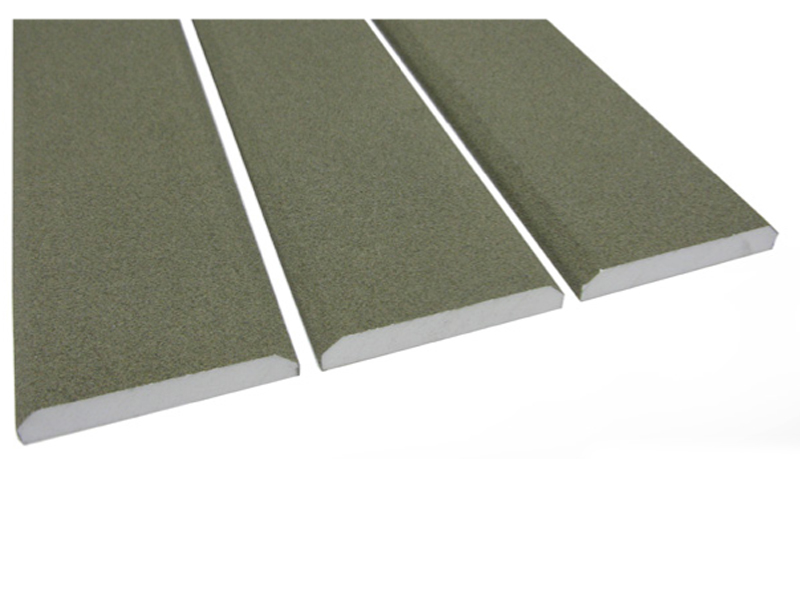

FC.H.2504

Size:

Height
250mm
Thickness
40mm
Length
1000mm

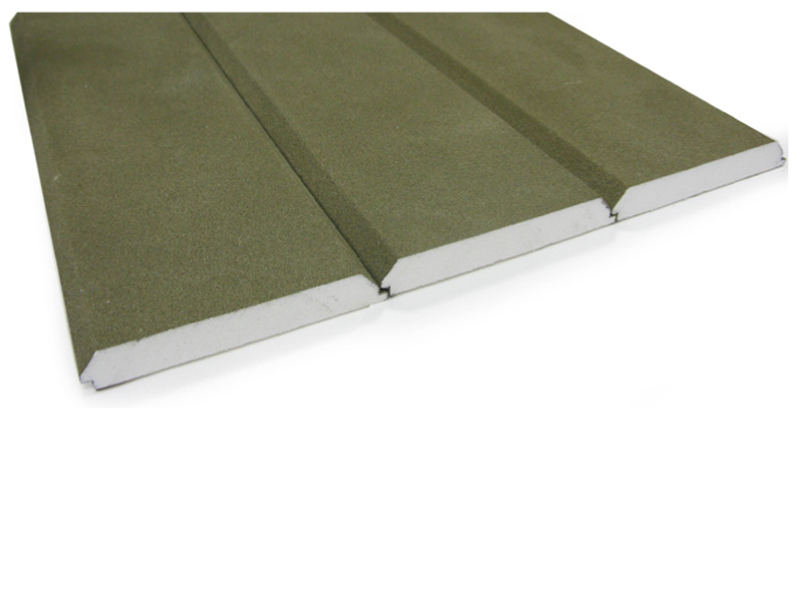

FC.H.3145

Size:

Height
310mm
Thickness
45mm
Length
1000mm

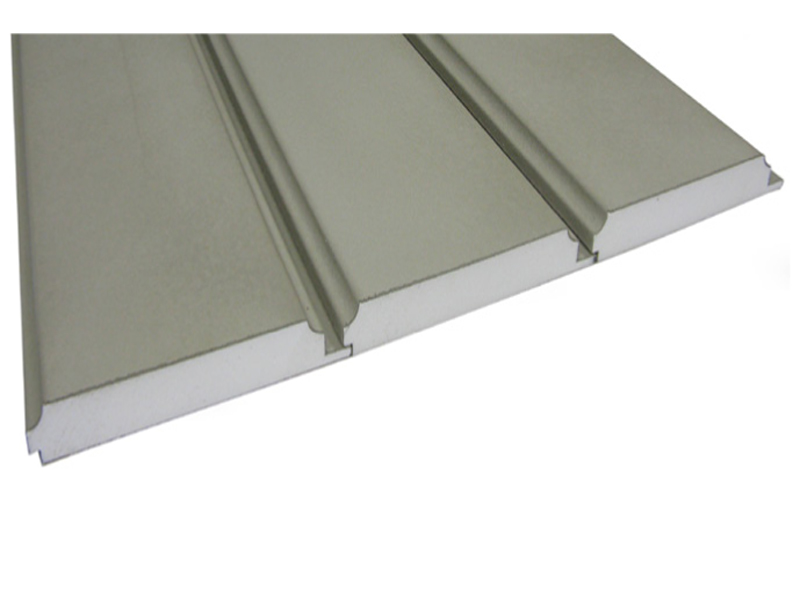

FC.H.3350

Size:

Height
310mm
Thickness
45mm
Length
1000mm

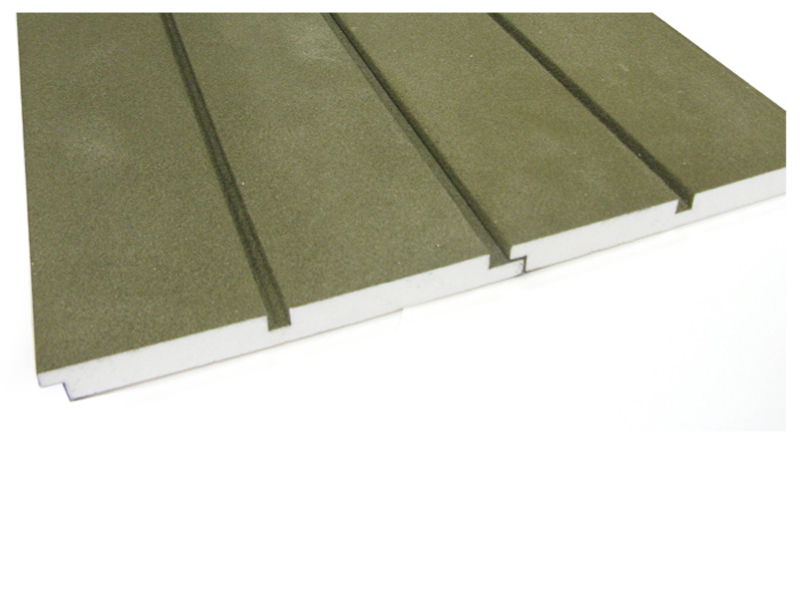

FC.H.4640

Size:

Height
458mm
Thickness
40mm
Length
1000mm

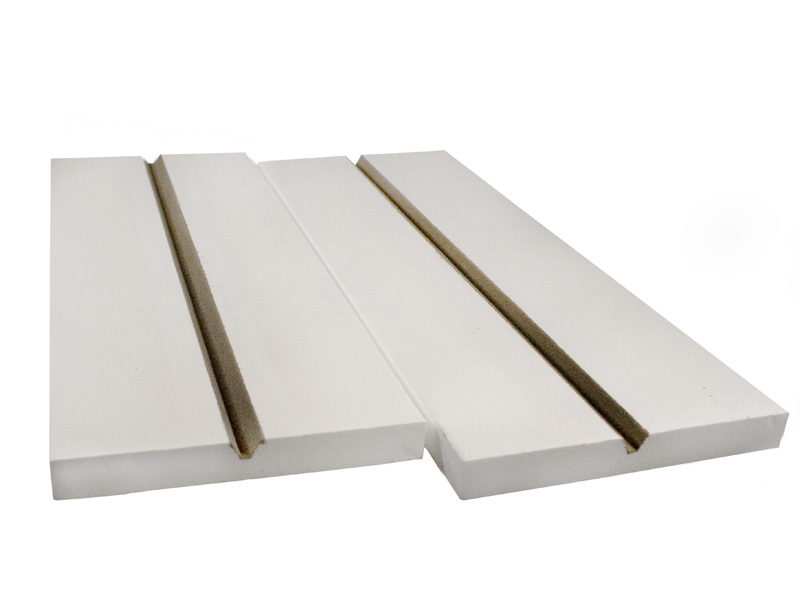

FC.H.3850

Size:

Height
38mm
Thickness
50mm
Length
1000mm

Ashlars

Lo stile bugnato risulta essere una tipologia di rivestimento decorativo tipico dell’architettura rinascimentale. Rivestimento composto da pietre sporgenti dalla parete (bugne), solitamente impiegato per realizzare zoccolature o ricoprire edifici fino al livello del solaio piano terra.

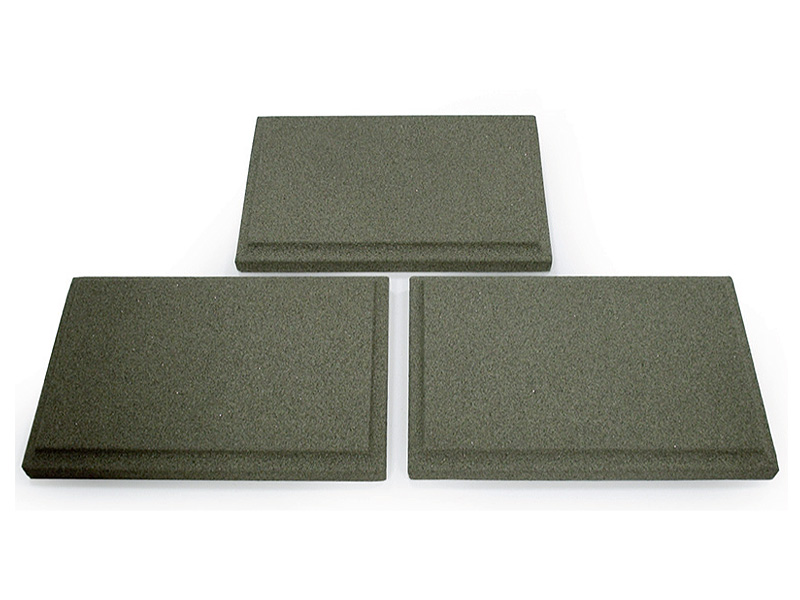

BP.B.3725

Size:

Height
250mm
Thickness
40mm
Length
1000mm

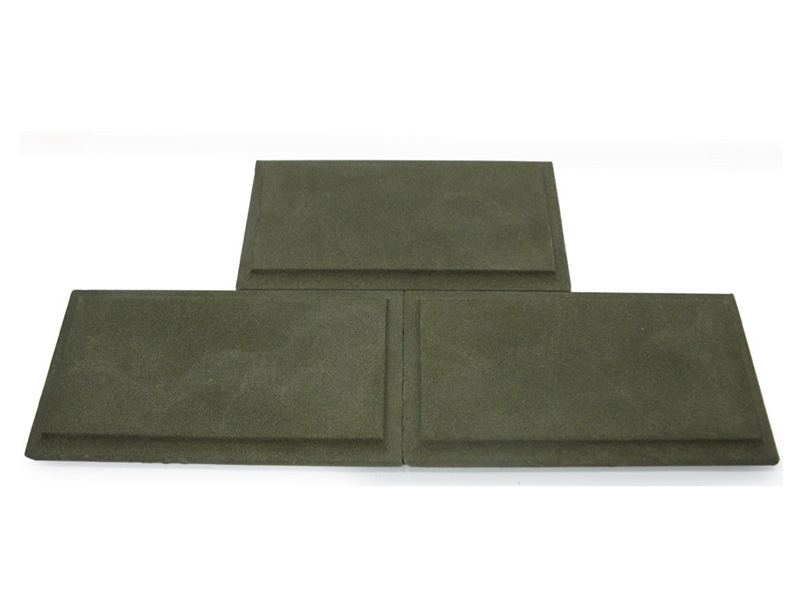

BP.H.5040

Size:

Height
400mm
Thickness
35mm
Length
1000mm

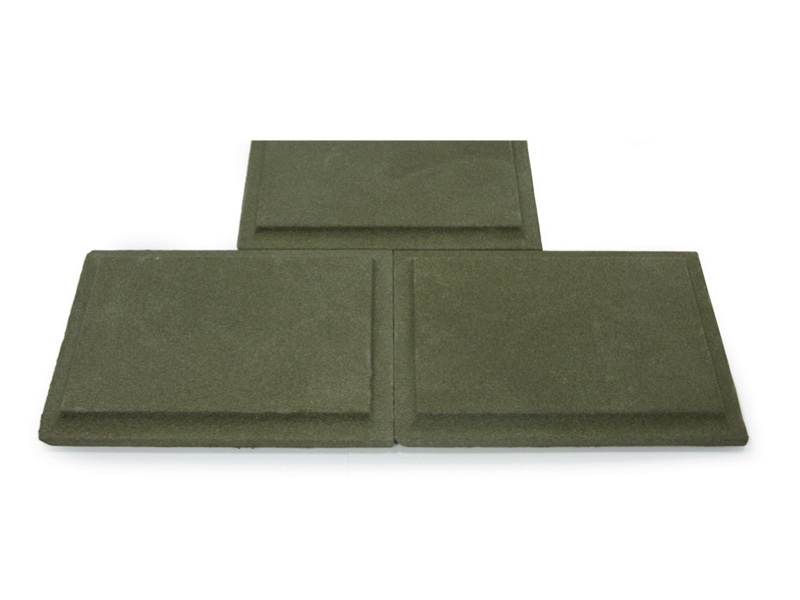

BP.M.4532

Size:

Height
325mm
Thickness
35mm
Length
1000mm

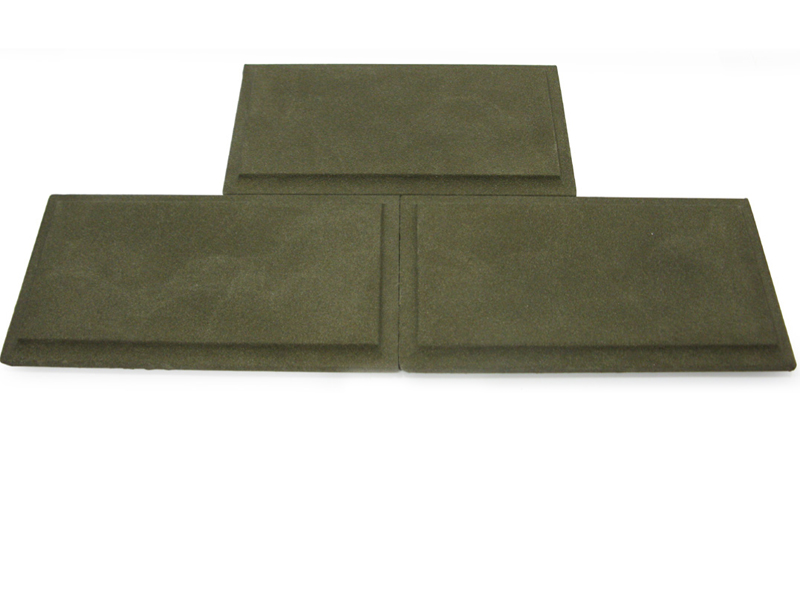

BP.M.6132

Size:

Height
325mm
Thickness
35mm
Length
1000mm

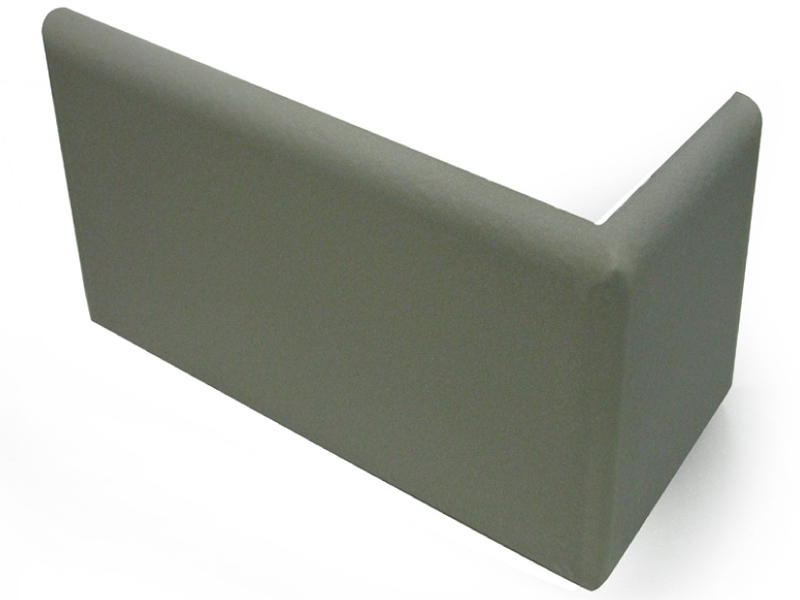

BP.H.5025

Size:

Height
250mm
Thickness
30mm
Length
1000mm

Special Elements

La possibilità di riprodurre particolari fregi, colonnati o manufatti con le medesime metodologie adottate in passato risulterebbe obsoleto quanto economicamente sconveniente. Le soluzioni che si riescono a proporre sono molteplici: Vecchie colonne in pietra serena oramai lesionate ed incapaci di sostenere il peso di una nuova cancellata, e quindi sostituite con pilastro in acciaio inserito in un guscio di profilato Hidra Edge SP che riproduce in tutto e per tutto il vecchio stile del colonnato. Oppure su ristrutturazione di abitazioni di ringhiera, la riproduzioni di travetti sottobalconi con vano di alloggio per putrelle in acciaio.
